Úvod#

Schémy umožňujú vytvárať interaktívne pôdorysy alebo vizualizácie vášho domu/budovy, kde môžete:

• Umiestniť zariadenia na fotku alebo pôdorys
• Zobrazovať hodnoty senzorov priamo na schéme
• Pridávať texty a popisy
• Ovládať zariadenia kliknutím

Zatiaľ sa zariadenia dajú ovládať iba tak, že kliknutím sa zobrazí detail zariadenia a až v ňom sa dajú meniť hodnoty.

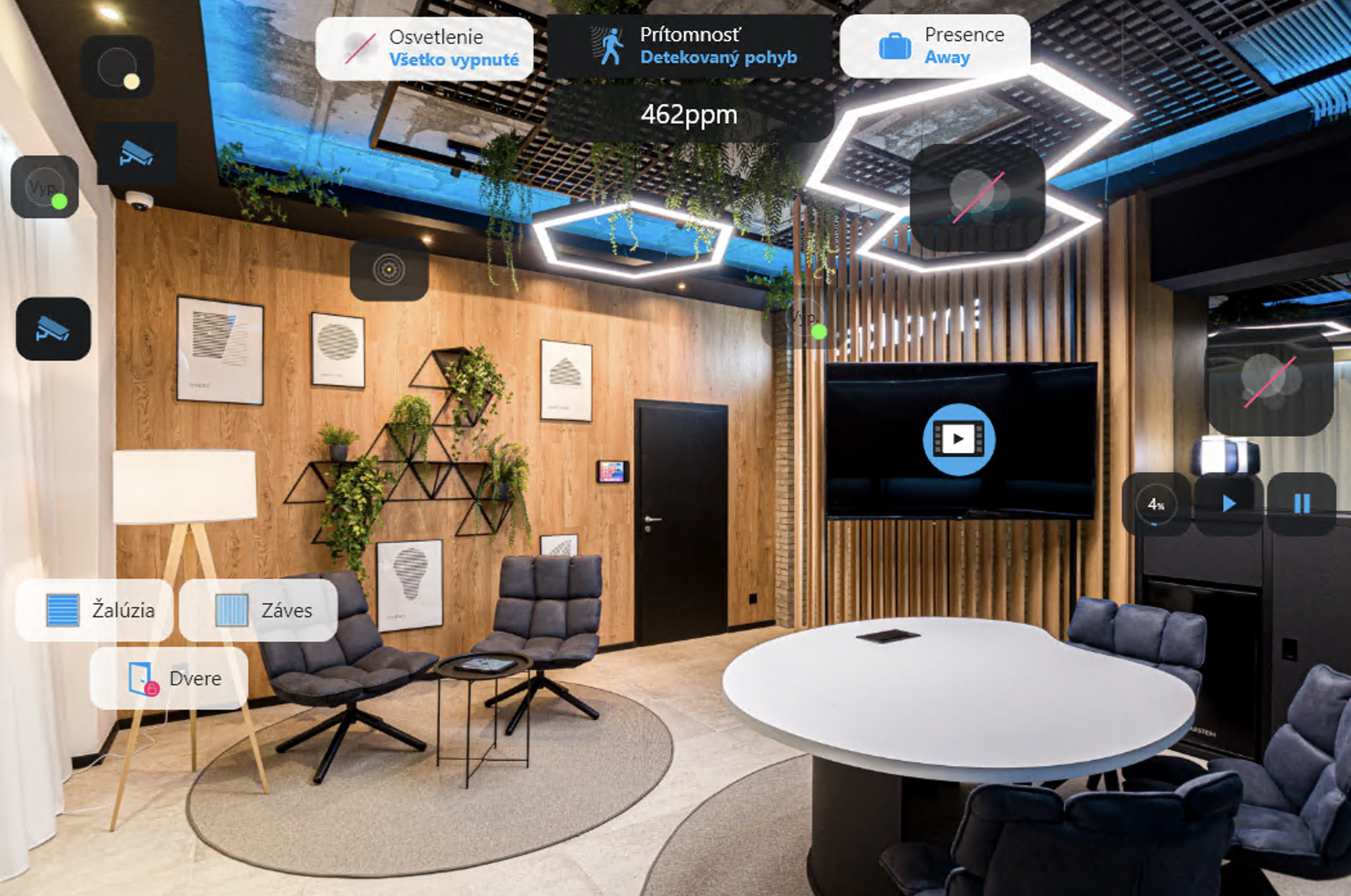

Príklady schém#

Ukážkové pozadia na stiahnutie#

Môžete si stiahnuť ukážkové pozadia pre vaše schémy:

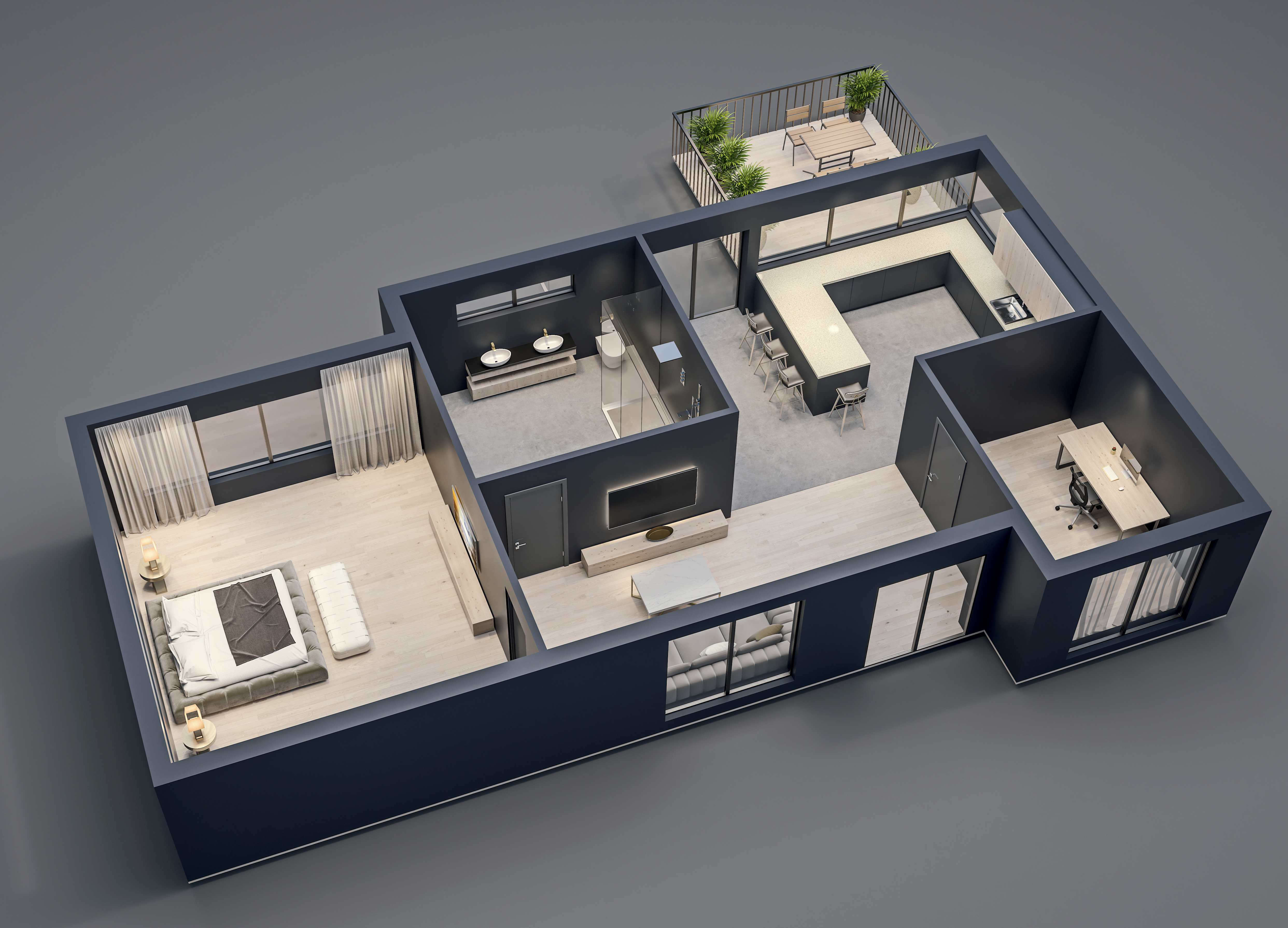

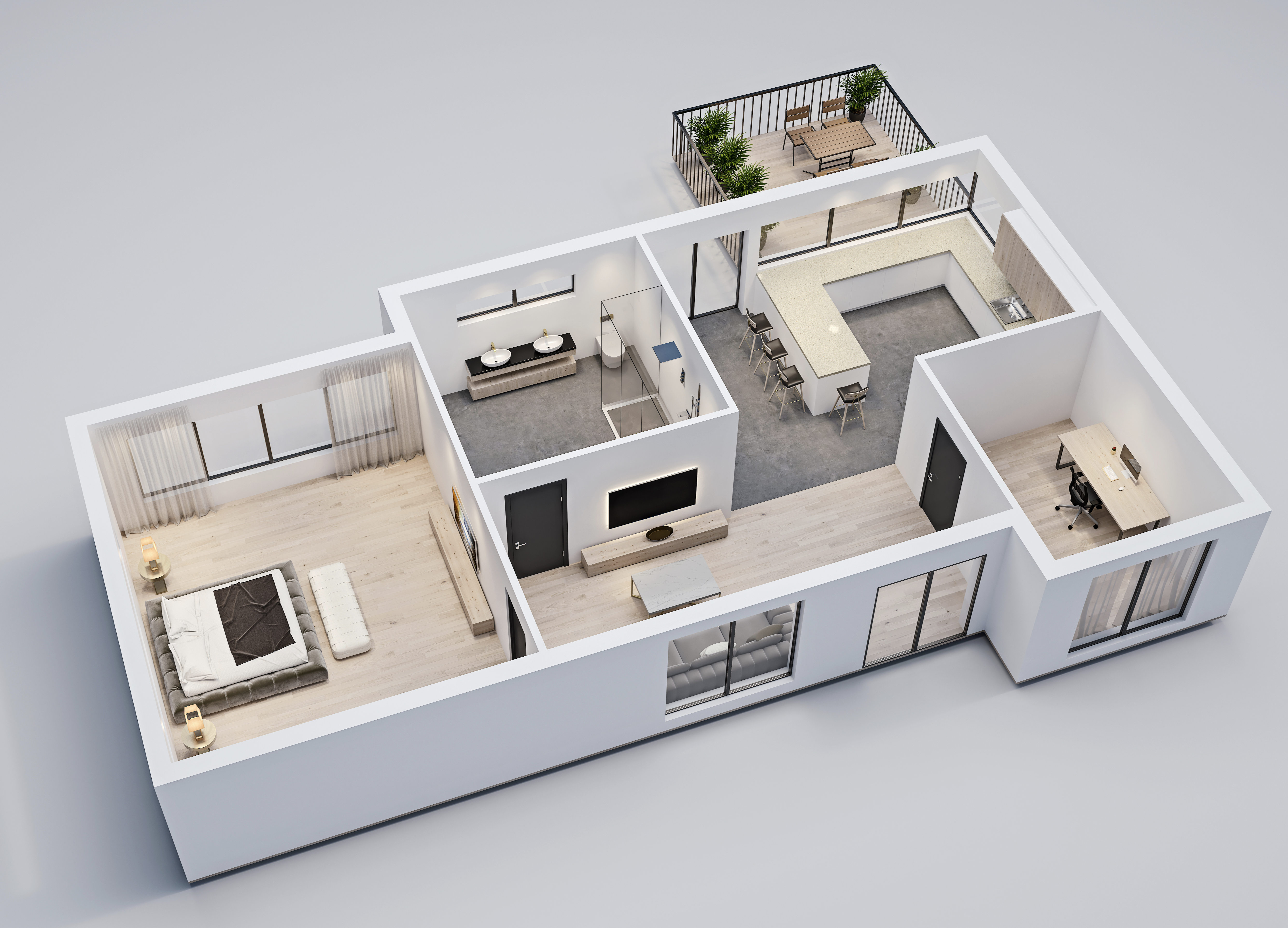

Pôdorysy 3D#

Stiahnuť 3D pôdorys - svetlý

Stiahnuť 3D pôdorys - tmavý

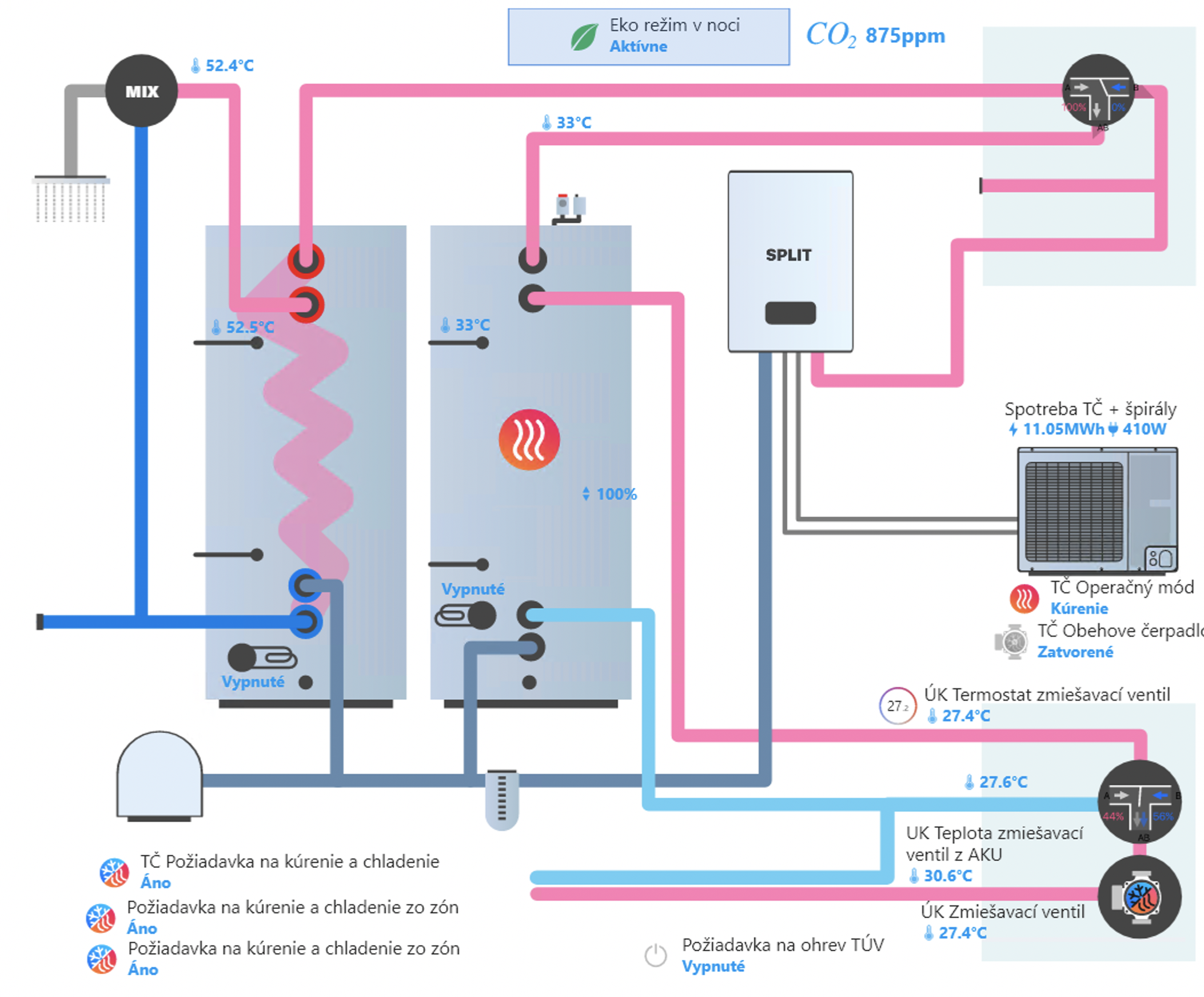

Hydraulické schémy#

Stiahnuť tepelné čerpadlo - svetlé

Stiahnuť tepelné čerpadlo - tmavé

Priemyselné schémy#

Stiahnuť priemyselnú schému - svetlú

Stiahnuť priemyselnú schému - tmavú

Rezidenčné schémy#

Stiahnuť rezidenčnú schému - svetlú

Stiahnuť rezidenčnú schému - tmavú

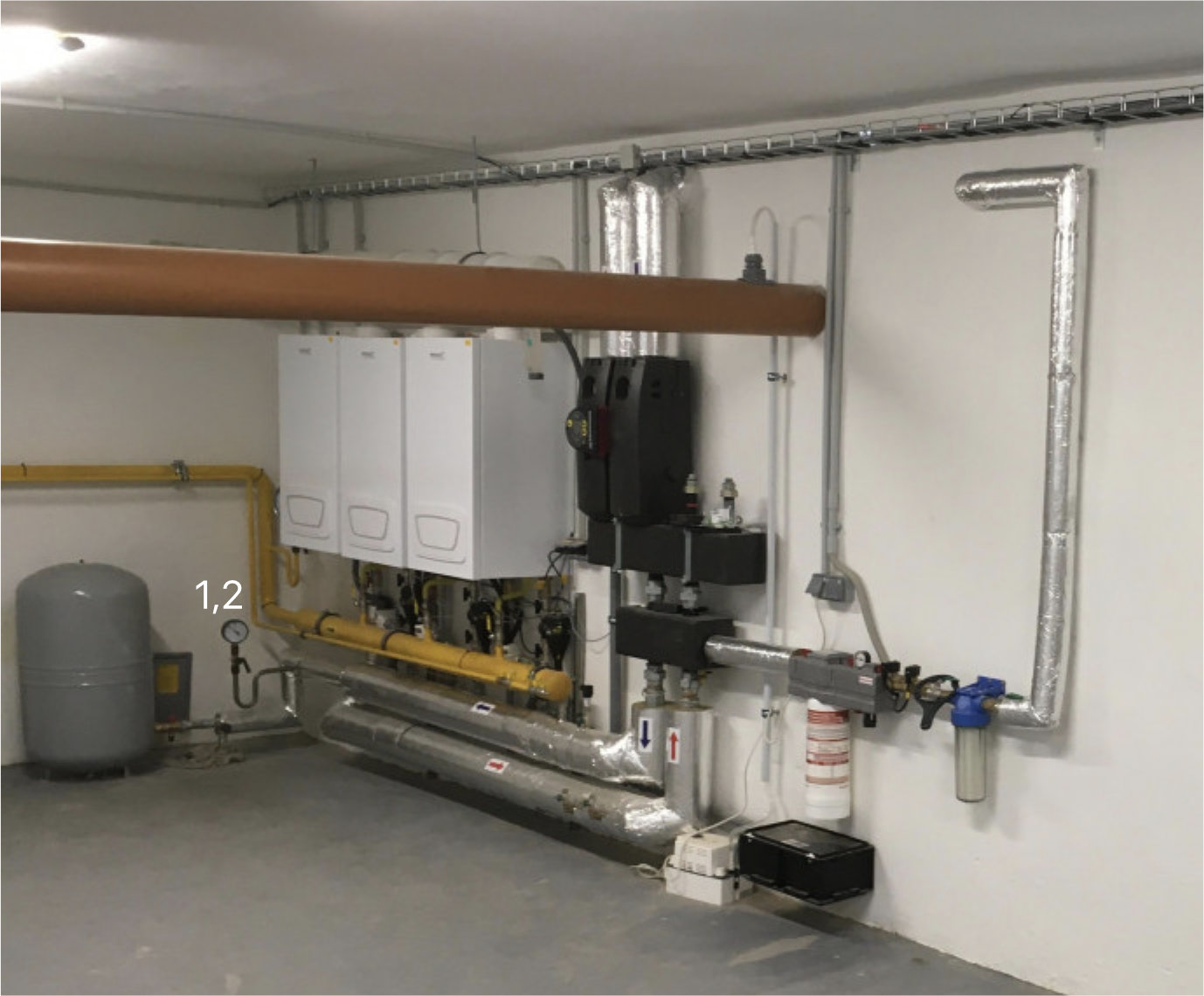

Kotolne#

Stiahnuť kotolňu

Vytvorenie novej schémy#

Pridanie sekcie Schéma#

1. Na ktorejkoľvek ploche sa prepnite do režimu Editovať
2. Pridajte novú sekciu typu Schéma
3. Vo vlastnostiach schémy vyberte obrázok, ktorý sa použije na pozadí

Podporované formáty súborov: *.jpg, *.jpeg, *.png, *.webp, *.svg

Obrázky väčšie ako 3200x3200 budú automaticky zmenšené.

Globálna mierka#

Ak sa vám zariadenia zobrazujú príliš malé, zmeňte Globálnu mierku vo vlastnostiach schémy (napríklad na 250% alebo 300%).

Nástroje editora#

Editor schém ponúka nasledujúce nástroje:

✓ Označiť#

Základný nástroj na výber a presúvanie objektov na schéme.

• Kliknutím vyberiete objekt
• Dvojklikom otvoríte nastavenie hlavnej vlastnosti objektu

Text#

Pridanie textového popisu na schému. Môžete:

• Zarovnať text (vľavo, v strede, vpravo)
• Nastaviť tučný text
• Prispôsobiť svetlému/tmavému režimu
• Nastaviť priehľadnosť pozadia

Zariadenie#

Pridanie zariadenia na schému:

• Vyberte zariadenie zo zoznamu
• Filtrovať môžete podľa zón
• Upravte vizualizáciu (ikona, názov, hodnota)
• Nastavte mierku, zaoblenie rohov, transparentnosť

Hodnota#

Pridanie štatistických hodnôt zo zariadení.

Práca s objektmi#

Duplikovanie objektov#

Ak ste definovali vzhľad jedného zariadenia, môžete ho použiť ako predlohu:

1. Označte zariadenie s požadovaným vzhľadom
2. Použite Ctrl + D alebo tlačidlo duplikovať
3. Všetky novo vytvorené zariadenia budú mať tie isté vlastnosti

Hromadné pridávanie zariadení#

Môžete pridať viacero zariadení naraz:

1. Kliknite na ikonu zariadenia v nástrojoch
2. Vyfiltrujte zariadenia podľa zóny (napr. obývacia izba)
3. Označte všetky zariadenia, ktoré chcete pridať
4. Porozhadzujte ich na požadované miesta

Vlastnosti objektov#

Vizuálne nastavenia zariadenia#

• Názov - zobrazenie/skrytie názvu zariadenia
• Ikona - zobrazenie ikony
• Hodnota - zobrazenie aktuálnej hodnoty
• Centrovanie - zarovnanie na stred
• Mierka - veľkosť objektu
• Zaoblené rohy - zaoblenie rohov
• Transparentnosť - priehľadnosť pozadia (0-100%)

Téma#

Nastavte tému podľa aplikácie:

• Svetlá téma - pre aplikáciu v svetlom režime
• Tmavá téma - pre aplikáciu v tmavom režime
• Podľa aplikácie - automatické prepínanie

Vlastnosti schémy#

Globálne nastavenia celej schémy:

Pozadie#

• Šírka - šírka schémy v pixeloch
• Výška - výška schémy v pixeloch
• Farba - farba pozadia (#000000)
• Obrázok - nahratie obrázka pozadia
• Tmavá farba - farba pozadia pre tmavý režim (zobrazí sa ak je zapnutý dark mode)
• Tmavý obrázok - obrázok pozadia pre tmavý režim (zobrazí sa ak je zapnutý dark mode)

Globálna mierka#

Posuvač na nastavenie veľkosti všetkých objektov na schéme (100% - 400%).

Režimy zobrazenia#

Schéma funguje v dvoch režimoch:

Pripnutý panel#

Detail zariadenia sa zobrazuje v bočnom paneli, ktorý zostáva otvorený.

Plávajúci panel#

Detail zariadenia sa zobrazuje ako plávajúce okno nad schémou. Panel sa automaticky schová po kliknutí mimo.

Klávesové skratky#

Úpravy#

Zobrazovanie#

Knižnica médií#

Všetky obrázky použité v schémach sa ukladajú do riadiacej jednotky Core.

Stav úložiska môžete skontrolovať v Knižnici médií, kde vidíte:

• Koľko miesta zaberajú obrázky
• Koľko úložnej kapacity je ešte voľnej

Synchronizácia#

Všetky zmeny v schémach sa automaticky:

• Nahrávajú do riadiacej jednotky
• Distribuujú medzi všetky zariadenia
• Synchronizujú na všetkých platformách (Windows, Android, iOS)
