Použite toto nastavenie, ak chcete dosiahnuť požadovanú teplotu hydraulického okruhu pomocou 2 alebo viacerých kotlov zapojených do kaskády.

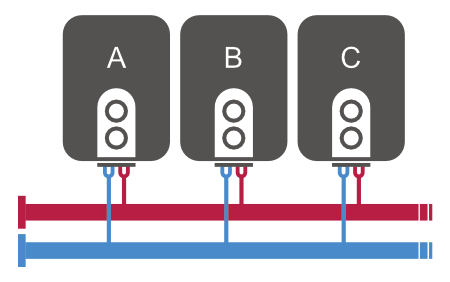

V príkladovom scenári ukážeme konfiguráciu pre 3 kotly, ktoré môžu byť riadené digitálnymi výstupmi.
Príprava#
Už by ste mali mať definované nasledujúce zariadenia:
- Termostat s meraním teploty vratnej vody na potrubí
Digitálne výstupy pre každý kotol#
- Kotol A
- Kotol B
- Kotol C
Virtuálny analógový výstup#
Tento výstup bude použitý ako premenná na výpočet celkového tepelného výkonu.
Základná konfigurácia#
Vytvorte Smart Rule regulátor PID teploty, ktorý bude počítať celkový výstup na základe rozdielu medzi nastavenou hodnotou termostatu a aktuálnou teplotou.
| Vstupné zariadenie | → Smart Rule → | Výstupné zariadenie |
|---|---|---|
| Termostat | → PID Controller → P = 2, I = 0.2, D = 0 | Celkový výstup |
Na základe rozsahu celkového výstupu sa zapnú 3 (alebo viac) kotlov.
Konfigurácia pre režim, kde je priorita kotlov: Kotol A → Kotol B → Kotol C
| Vstupné zariadenie | → Smart Rule → Rovnica | Výstupné zariadenie |
|---|---|---|
| <1% | – | – |
| >1% | Ak je celkový výstup > 0.01 Minimálna dĺžka: 5 min PRAVDA: Zapnúť Kotol A NEPRAVDA: Vypnúť Kotol A | Kotol A |
| >45% | Ak je celkový výstup > 0.45 Minimálna dĺžka: 5 min | Kotol B |
| >90% | Ak je celkový výstup > 0.90 Minimálna dĺžka: 5 min | Kotol C |
Rotácia kotlov#
Na zabezpečenie rovnomerného používania kotlov je potrebné nastaviť dodatočnú konfiguráciu.
Vytvorenie viac-hodnotového prepínača#
Definujte N+1 stavov, kde N je počet kotlov.
Posledný stav môže byť definovaný ako Vykurovanie neaktívne, čo znamená, že systém nevykuruje.
Názov: Priorita kotlov
Stavy:#
- Priorita A (Kotol A → Kotol B → Kotol C)
- Priorita B (Kotol B → Kotol C → Kotol A)
- Priorita C (Kotol C → Kotol A → Kotol B)
- Vykurovanie neaktívne
Vytvorenie Smart Rule sekvencera#
Tento sekvencer bude rotovať priority nasledovne:
A → B → C → A → …
| Vstupné zariadenie | → Smart Rule → | Výstupné zariadenie |
|---|---|---|
| Virtuálne tlačidlo na spustenie sekvencera | Sekvencer | Priorita kotlov |
| Krok 1: Priorita A (trvanie: 18 hodín) | ||
| Krok 2: Priorita B (trvanie: 18 hodín) | ||
| Krok 3: Priorita C (trvanie: 18 hodín) | ||
| ✅ Rotovať sekvenciu |
Definujte samostatnú sadu Smart Rule pravidiel obmedzených pre každú prioritu kotlov.
Pozrite si Smart Rules pre Prioritu A v tabuľke nižšie:
| Vstupné zariadenie | → Smart Rule → Rovnica | Výstupné zariadenie | Obmedzujúca podmienka |
|---|---|---|---|
| <1% | – | – | – |
| >1% | Ak je celkový výstup > 0.01 PRAVDA: Zapnúť Kotol A NEPRAVDA: Vypnúť Kotol A | Kotol A | Typ: Viac-hodnotový prepínač Pravidlo funguje iba keď Priorita kotlov je nastavená na Priorita A |
| >45% | Ak je celkový výstup > 0.45 PRAVDA: Zapnúť Kotol B NEPRAVDA: Vypnúť Kotol B | Kotol B | Typ: Viac-hodnotový prepínač Pravidlo funguje iba keď Priorita kotlov je nastavená na Priorita A |
| >90% | Ak je celkový výstup > 0.90 PRAVDA: Zapnúť Kotol C NEPRAVDA: Vypnúť Kotol C | Kotol C | Typ: Viac-hodnotový prepínač Pravidlo funguje iba keď Priorita kotlov je nastavená na Priorita A |
Podobná sada Smart Rule pravidiel by mala byť aplikovaná s Obmedzujúcou podmienkou pre Prioritu B a Prioritu C.
