Wprowadzenie#

Schematy umożliwiają tworzenie interaktywnych planów lub wizualizacji Twojego domu/budynku, w których możesz:

• Umieszczać sprzęt na zdjęciu lub planie
• Wyświetlać wartości sensorów bezpośrednio na schemacie
• Dodawać teksty i opisy
• Sterować sprzętem za pomocą kliknięcia

Na razie sprzętem można sterować tylko poprzez kliknięcie, które otworzy szczegóły urządzenia, a następnie tam można zmieniać wartości.

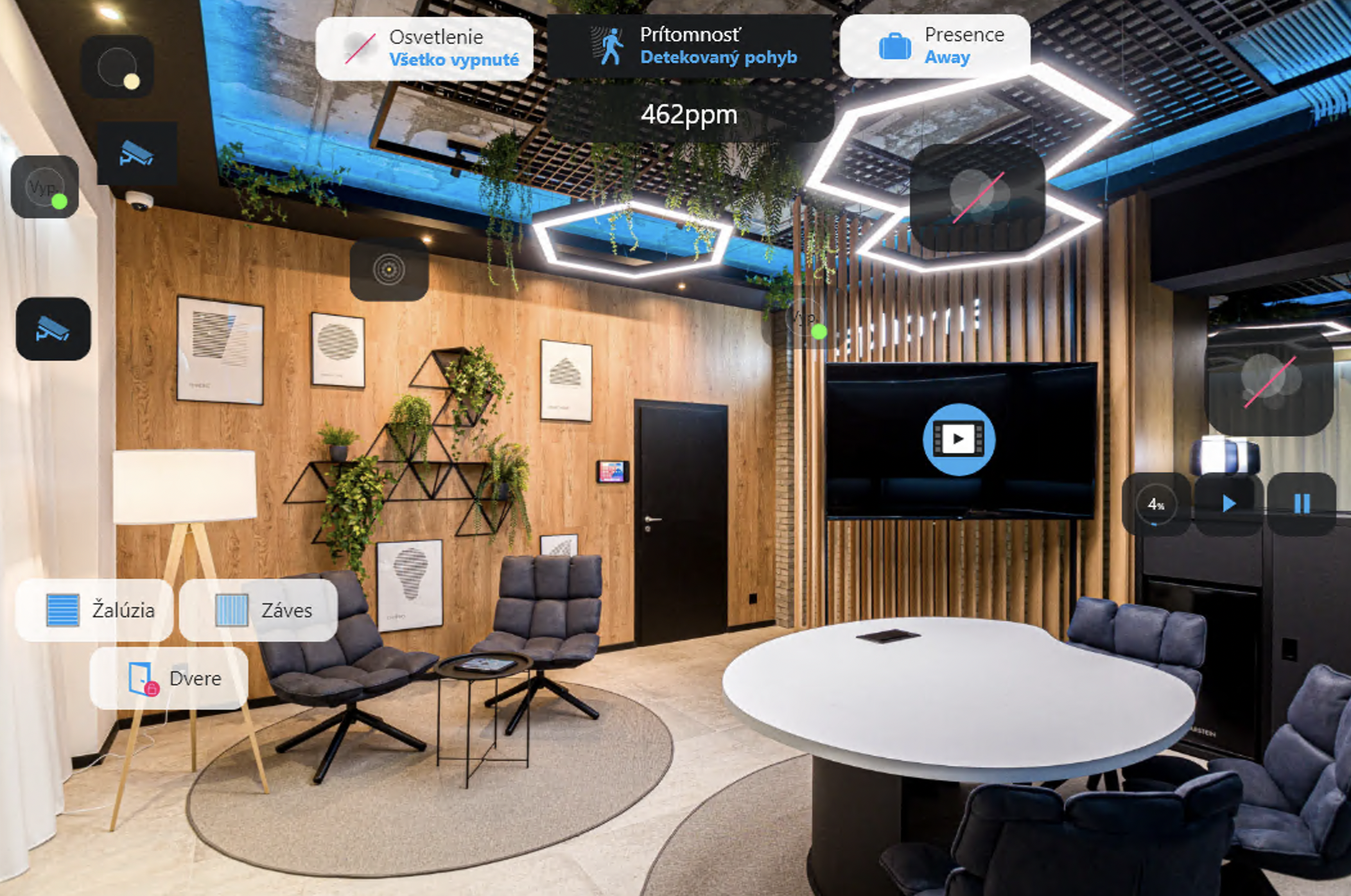

Przykłady schematów#

Przykładowe tła do pobrania#

Możesz pobrać przykładowe tła dla swoich schematów:

Plany 3D#

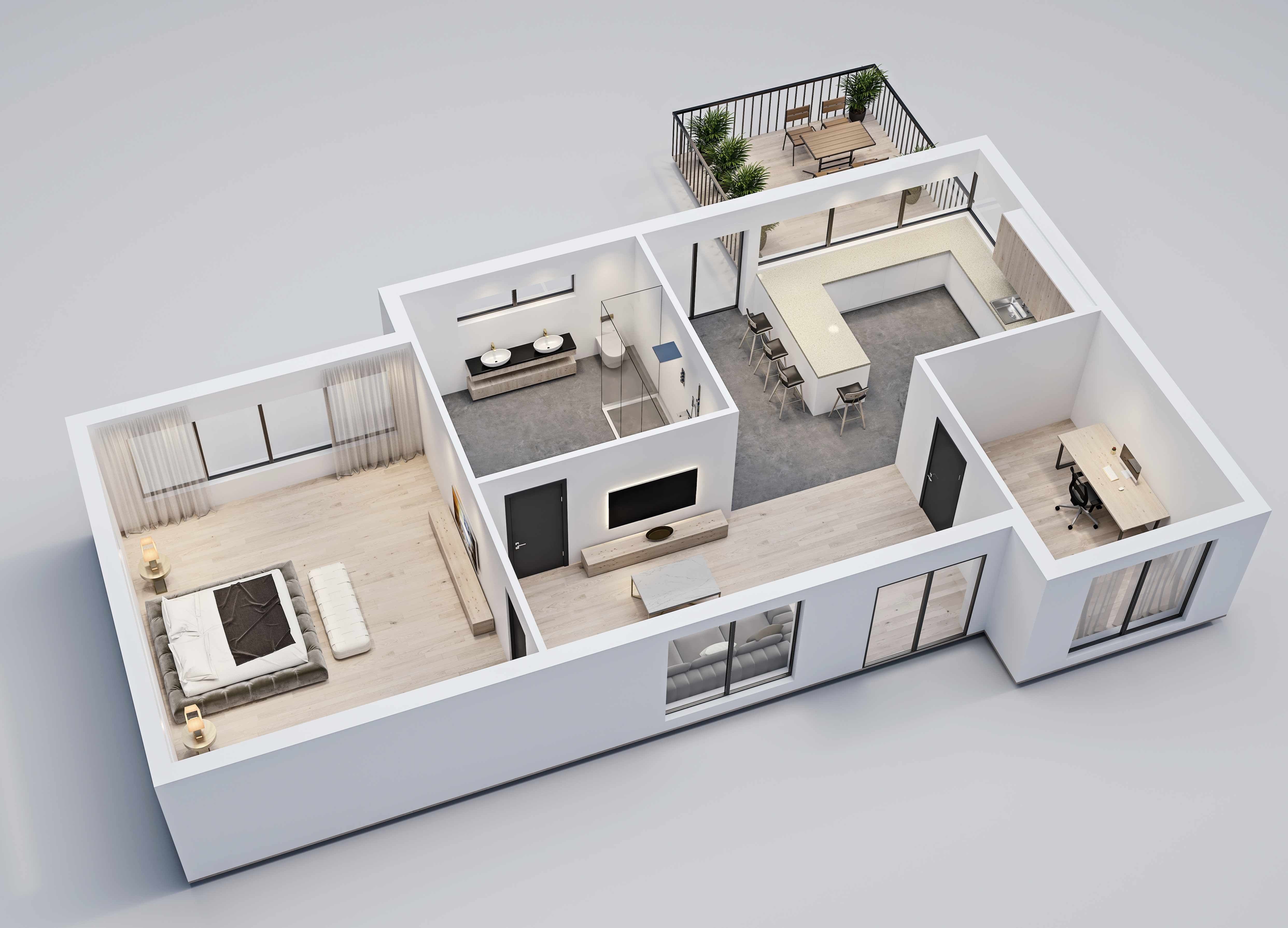

Pobierz plan 3D – jasny

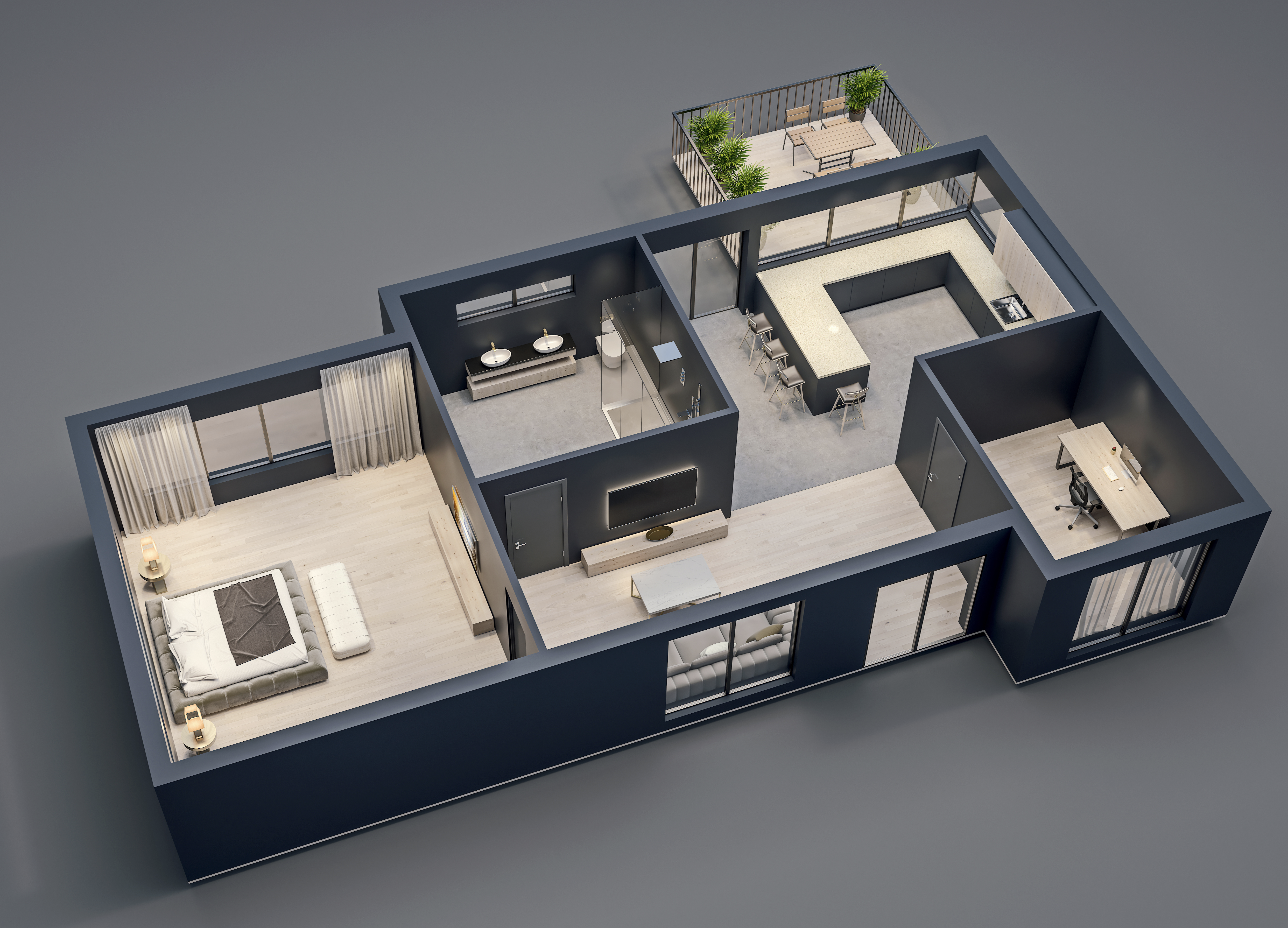

Pobierz plan 3D – ciemny

Schematy hydrauliczne#

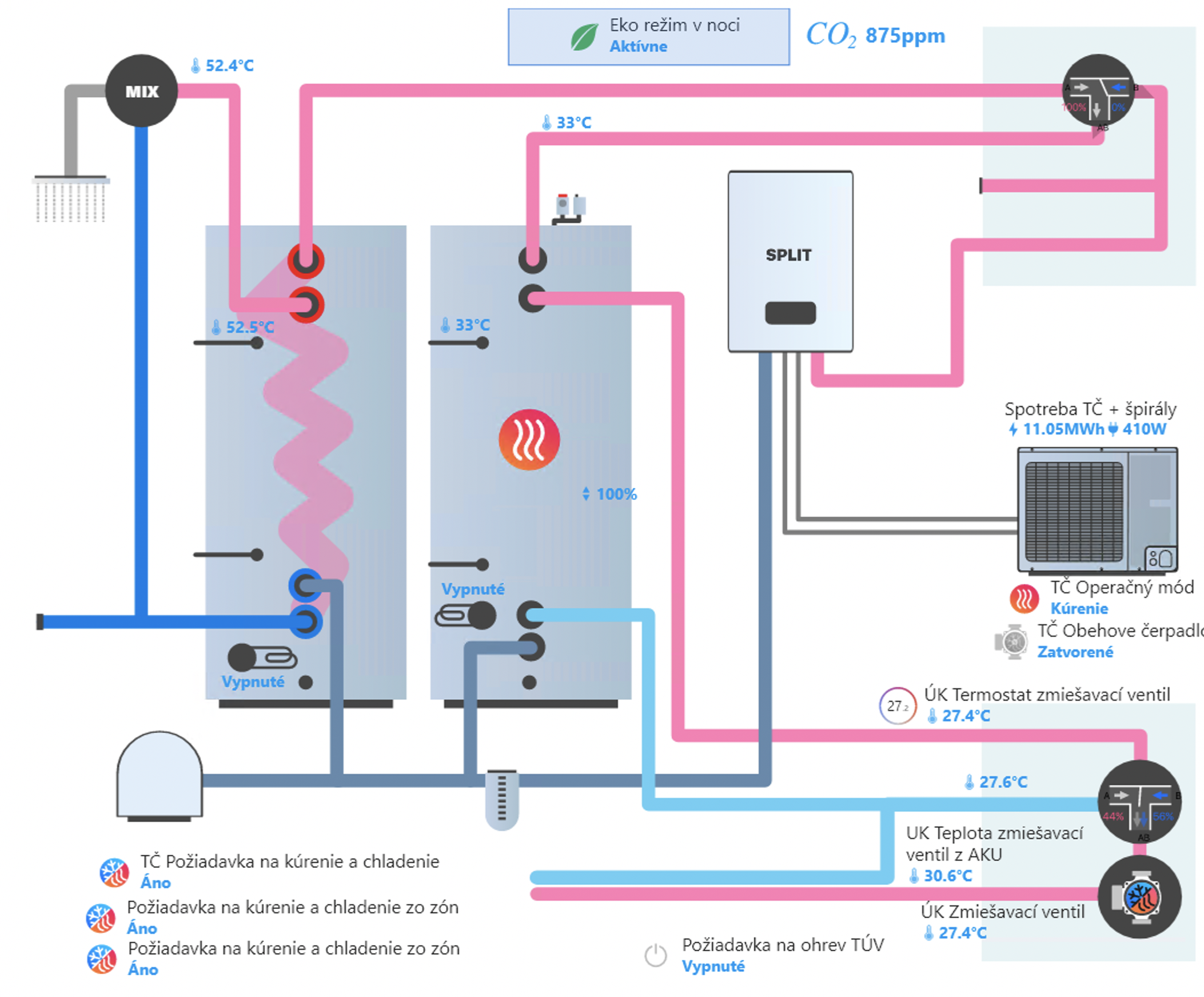

Pobierz schemat pompy ciepła – jasny

Pobierz schemat pompy ciepła – ciemny

Schematy przemysłowe#

Pobierz schemat przemysłowy – jasny

Pobierz schemat przemysłowy – ciemny

Schematy rezydencjalne#

Pobierz schemat rezydencjalny – jasny

Pobierz schemat rezydencjalny – ciemny

Kotłownie#

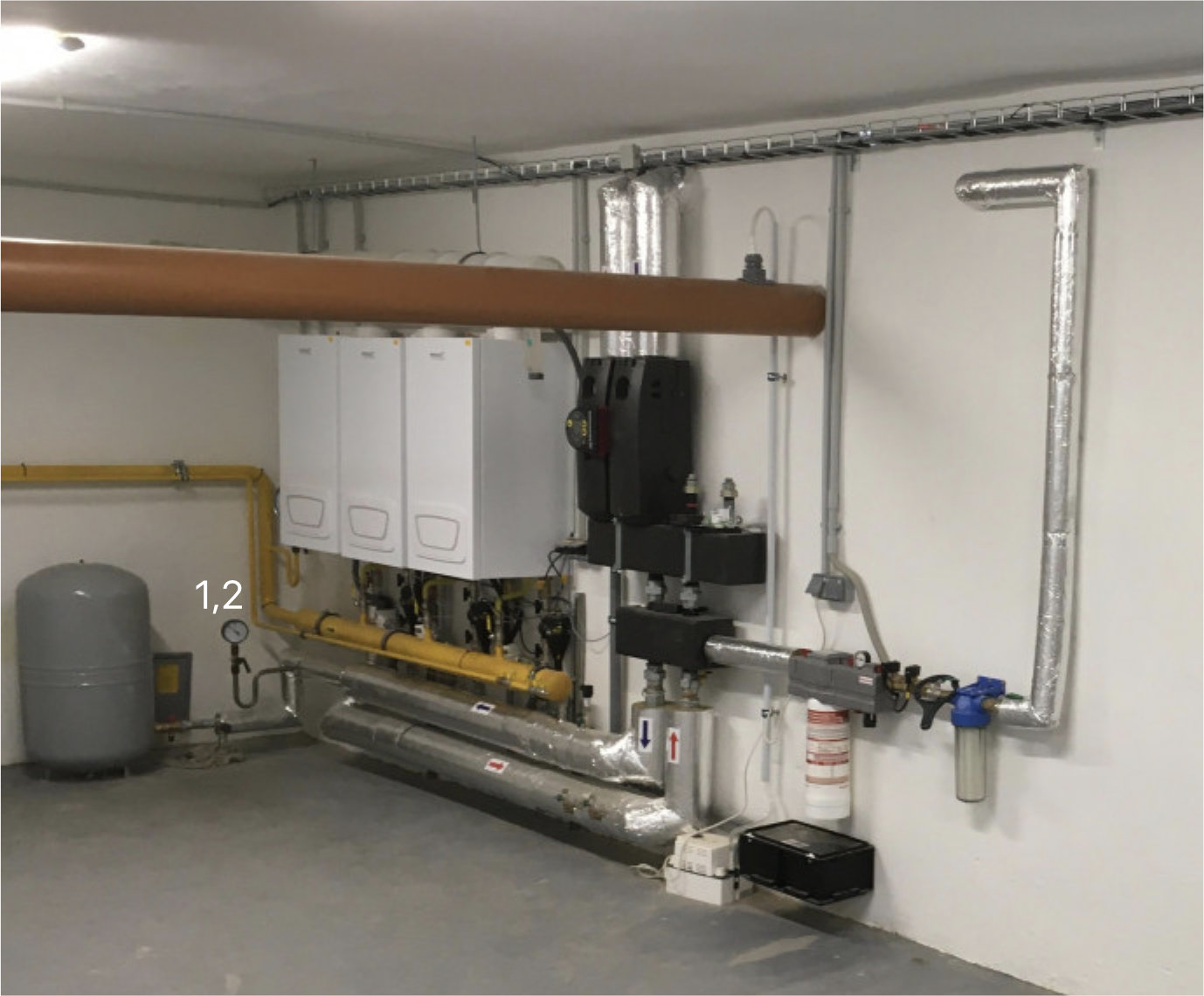

Pobierz tło kotłowni

Tworzenie nowego schematu#

Dodanie sekcji „Schemat”#

1. Na dowolnej powierzchni przełącz się w tryb Edit
2. Dodaj nową sekcję typu Scheme
3. W ustawieniach schematu wybierz obraz, który ma być użyty jako tło

Obsługiwane formaty plików: *.jpg, *.jpeg, *.png, *.webp, *.svg
Obrazy większe niż 3200×3200 px będą automatycznie zmniejszane.

Global scale#

Jeśli sprzęt wydaje się zbyt mały, zmień Global scale w ustawieniach schematu (na przykład na 250% lub 300%).

Narzędzia edytora#

Edytor schematów oferuje następujące narzędzia:

✓ Select#

Podstawowe narzędzie do wybierania i przesuwania obiektów na schemacie.

• Kliknij, aby wybrać obiekt
• Podwójne kliknięcie otwiera ustawienia głównej właściwości obiektu

Text#

Dodanie opisu tekstowego do schematu. Możesz:

• Align (do lewej, do środka, do prawej)
• Bold text
• Dostosować wygląd do trybu jasnego/ciemnego
• Ustawić przezroczystość tła

Device#

Dodanie urządzenia do schematu:

• Wybierz urządzenie z listy
• Filter według stref
• Ustawić Visualization (ikona, nazwa, wartość)
• Ustawić skalę, zaokrąglenie rogów i przezroczystość

Value#

Dodanie wartości z czujników lub innych właściwości urządzeń.

Praca z obiektami#

Duplikowanie obiektów#

Jeśli zdefiniowałeś wygląd jednego urządzenia, możesz użyć go jako szablonu:

1. Zaznacz urządzenie o pożądanym wyglądzie
2. Użyj Ctrl + D lub Duplicate
3. Wszystkie nowo utworzone urządzenia będą miały te same właściwości

Masowe dodawanie urządzeń#

Możesz dodać wiele urządzeń jednocześnie:

1. Kliknij ikonę urządzenia w pasku narzędzi
2. Filtrowanie urządzeń według strefy (np. salon)
3. Zaznacz wszystkie urządzenia, które chcesz dodać
4. Rozmieść je w odpowiednich miejscach

Właściwości obiektów#

Ustawienia wizualne urządzenia#

• Name – wyświetlanie/ukrywanie nazwy urządzenia
• Icon – wyświetlanie ikony
• Value – wyświetlanie aktualnej wartości
• Center – wyrównanie do środka
• Scale – rozmiar obiektu
• Round corners – zaokrąglenie rogów
• Opacity – przezroczystość tła (0–100%)

Theme#

Ustaw temat zgodnie z aplikacją:

• Light – dla aplikacji w trybie jasnym
• Dark – dla aplikacji w trybie ciemnym
• Match app setting – automatyczne przełączanie

Właściwości schematu#

Globalne ustawienia całego schematu:

Background#

• Width – szerokość schematu w pikselach
• Height – wysokość schematu w pikselach
• Color – kolor tła (#000000)
• Image – wczytaj obraz tła
• Dark color – kolor tła dla trybu ciemnego (wyświetlany, gdy tryb ciemny jest włączony)
• Dark image – obraz tła dla trybu ciemnego (wyświetlany, gdy tryb ciemny jest włączony)

Global scale#

Suwak do ustawienia rozmiaru wszystkich obiektów na schemacie (100%–400%).

Tryby wyświetlania#

Schemat działa w dwóch trybach:

Przypięta belka#

Szczegóły urządzenia są wyświetlane w bocznym panelu, który pozostaje otwarty.

Pływająca belka#

Szczegóły urządzenia są wyświetlane jako pływające okno nad schematem. Panel automatycznie znika po kliknięciu w inne miejsce.

Keyboard shortcuts#

Editing#

Appearance#

Media library#

Wszystkie obrazy używane w schematach są przechowywane w jednostce sterującej Core.

Możesz sprawdzić stan pamięci w Media library, gdzie zobaczysz:

• Ile miejsca zajmują obrazy
• Ile pojemności pamięci jest jeszcze wolne

Synchronizacja#

Wszystkie zmiany w schematach są automatycznie:

• Zapisywane w jednostce sterującej
• Dystrybuowane między wszystkie urządzenia
• Synchronizowane na wszystkich platformach (Windows, Android, iOS)
